24樓發表于: 2024-09-05 10:34

只看該作者 | 小中大

你這種方式不行的！M1導通，M0不停通斷，D100會自加1！和梯形圖里的意思不一致！
要單獨取M1的上升沿！

引用
引用第17樓烽火御龍天于2024-08-13 09:45發表的 :

剛剛測試了一下可以這樣子寫呀

zq123666

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 539 個
工控威望: 2203 點
下載積分: 26528 分
在線時間: 1188(小時)
注冊時間: 2021-03-24
最后登錄: 2025-04-25
查看zq123666的主題 / 回貼

25樓發表于: 2024-09-05 10:47

只看該作者 | 小中大

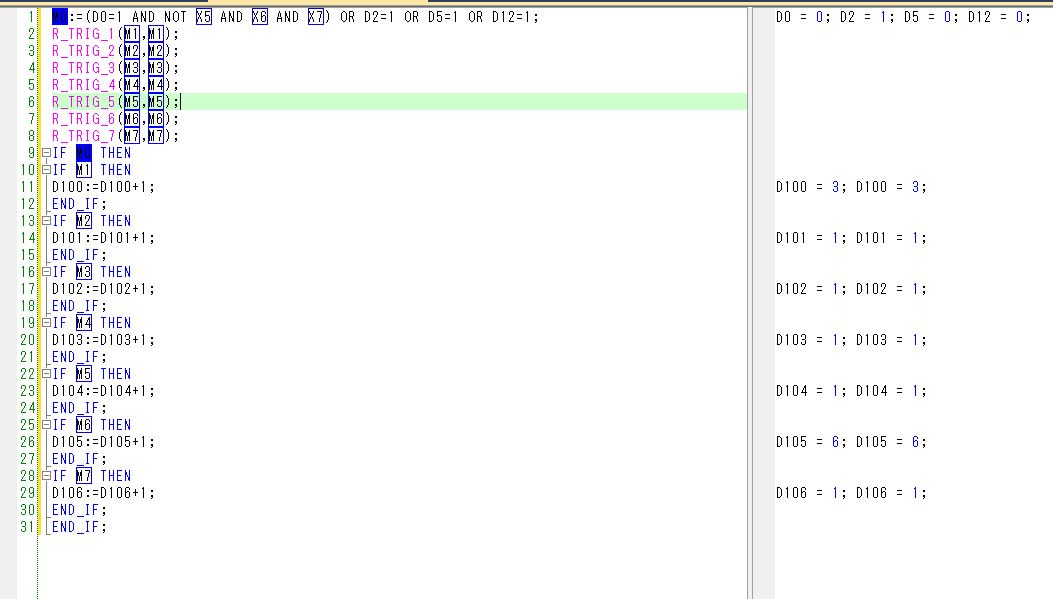

圖片：

這樣可以

引用
引用第11樓ayusecret于2024-08-09 18:24發表的 :

第一次被人說是新手，那我請教一下你，圖中類型梯形圖邏輯用ST如何體現,或者用你那強大的Codesys要如何寫，能有如此底氣的可能也就是CodeSys沒類似問題而已，有的話估計也就不會這么說了
[attachment=302117]
