   第一次用FX3U-4AD偏置和增益，請教下，如何設置

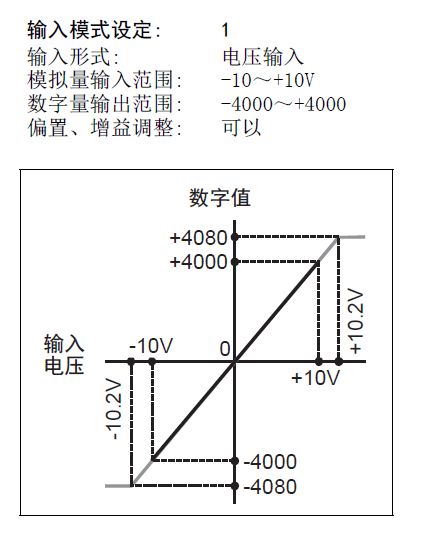

  目前傳感器0~10V 輸入，通道選擇是1 BFM0# 設置1 電壓模式-10~10V= -4000~4000
  我現在需要設定成0~10V=0~4000，應該怎么設置呢？

-10~10V   對應 -4000~4000    和   0~10V  對應  0~4000
基本是一樣的。
一個有負值 ，一個沒負值。  正常只要接線不接反，不會有負值的。

如一樓所説，無需專門去設定0-4000，程序可以加個防呆，讀取的初始值小於0，就MOV K0到你的暫存寄存器。

引用

引用第2樓光明左使于2021-05-26 08:54發表的  :
如一樓所説，無需專門去設定0-4000，程序可以加個防呆，讀取的初始值小於0，就MOV K0到你的暫存寄存器。

數據采集是實時刷新的，K0是賦進去又會馬上被覆蓋掉，0位無負載的時候會有一個-0.01V的電壓信號跳變，導致最終讀取數值會有負值

太傻了，4AD的緩沖存儲器你取出來放到PLC的寄存器，中間加個大于0的條件判斷否則為0。4AD的數字值寄存器你去改他干嘛

引用

引用第3樓luwanli7758于2021-05-27 09:11發表的  :


數據采集是實時刷新的，K0是賦進去又會馬上被覆蓋掉，0位無負載的時候會有一個-0.01V的電壓信號跳變，導致最終讀取數值會有負值

如4樓所説，你可能理解錯了我説的，不是修改覆蓋4AD的緩衝存儲地址，是你轉存出來的暫存地址。

模擬量轉換，就是簡單的Y=KX+B數學公式。

自己看
