電氣元件：24V電源（正負），點動按鈕（自復位式），繼電器（一組常開，一組常閉,線圈24V供電）定時器（一組常開，一組常閉，線圈24V供電）電磁閥（正負）
控制要求：按一下按鈕后，電磁閥工作10S左右后自動斷開。

ayangyzl

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 69 個
工控威望: 118 點
下載積分: 1999 分
在線時間: 253(小時)
注冊時間: 2009-10-30
最后登錄: 2024-09-13
查看ayangyzl的主題 / 回貼

1樓發表于: 2018-01-05 09:11

只看該作者 | 小中大

做個自鎖電路，把時間繼電器線圈和繼電器線圈并聯，延時接通常閉觸點串進自鎖回路就行。

樓主留言：

真誠感謝！雖然理論上時間繼電器會斷開，但實際上在斷電的一瞬間，時間繼電器上的常閉觸點開關已經閉合，因此不斷的開關、開關

shi1021

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 94 個
工控威望: 4145 點
下載積分: 22703 分
在線時間: 142(小時)
注冊時間: 2017-12-22
最后登錄: 2024-04-15
查看shi1021的主題 / 回貼

2樓發表于: 2018-01-05 09:56

只看該作者 | 小中大

按1樓的做法可以但時間繼電器必須是通電延時繼電器

樓主留言：

真誠感謝！這樣的話時間上的要求就不滿足了。

[ 此帖被shi1021在2018-01-05 10:09重新編輯 ]

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1038 個
工控威望: 1861 點
下載積分: 289 分
在線時間: 1149(小時)
注冊時間: 2017-02-09
最后登錄: 2025-04-22
查看nightblueblu的主題 / 回貼

3樓發表于: 2018-01-05 10:12

只看該作者 | 小中大

按鈕接常閉觸點時間繼電器接常閉觸點第一個周期完成后只要不按下按鈕一直處于待機狀態何來的一直開關開關

Your happiness is everything.

文杰工控學習

用心回復，用心交流

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 242 點
下載積分: 3722 分
在線時間: 105(小時)
注冊時間: 2017-05-15
最后登錄: 2023-03-31
查看文杰工控學習的主題 / 回貼

4樓發表于: 2018-01-05 10:57

只看該作者 | 小中大

圖片：

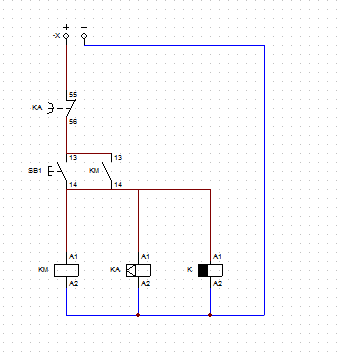

就是這么一個在簡單不過的電路，哪有那么麻煩，我已經模擬過了，真實可用

路遠求索

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 961 個
工控威望: 1140 點
下載積分: 13885 分
在線時間: 298(小時)
注冊時間: 2017-04-12
最后登錄: 2025-04-27
查看工控菜鳥的主題 / 回貼

5樓發表于: 2018-01-05 11:35

只看該作者 | 小中大

圖片：

延時電路，把延時常閉串聯在自鎖電路中，時間到解除自鎖，還有一種時間繼電器帶普通觸點，可以省略一個中間繼電器
