樓主發表于: 2017-11-16 15:40

只看樓主 | 小中大

這個程序上電后的第一次接通M0，程序會一步走到底（從S20一直走到S22)，而在復位S22后再接通M0，程序又會一步步的走（從S20走到S21),這是什么原因造成的？這是一個單軸步進程序，啟動條件是同一個輸入點，也不好改流程的跳轉條件，本來不是這樣的，我簡化了一下。

附件：

PLC10.rar (8 K) 下載次數:98
網站提示: 請不要用迅雷下載附件，容易出錯

史長松

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 162 點
下載積分: 3343 分
在線時間: 21(小時)
注冊時間: 2017-10-31
最后登錄: 2025-05-15
查看史長松的主題 / 回貼

1樓發表于: 2017-11-16 15:49

只看該作者 | 小中大

截圖出來比較好

youzida_121

由自達

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 288(小時)
注冊時間: 2011-02-15
最后登錄: 2025-01-31
查看youzida_121的主題 / 回貼

2樓發表于: 2017-11-16 16:02

只看該作者 | 小中大

圖片：

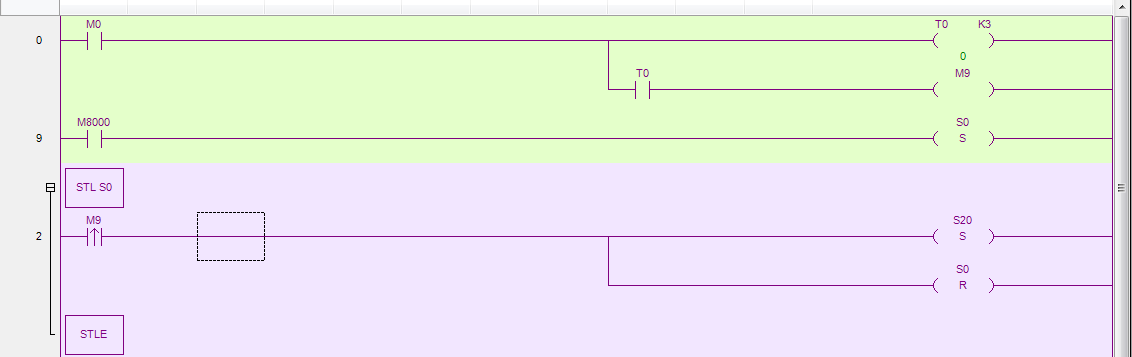

下面是程序截圖

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2099 個
工控威望: 3022 點
下載積分: 25359 分
在線時間: 1497(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-18
查看不小心遇見你的主題 / 回貼

3樓發表于: 2017-11-16 17:30

只看該作者 | 小中大

上電復位M0
a點復位即上升沿

項目、視覺、通訊QQ3515716

youzida_121

由自達

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 288(小時)
注冊時間: 2011-02-15
最后登錄: 2025-01-31
查看youzida_121的主題 / 回貼

4樓發表于: 2017-11-16 17:52

只看該作者 | 小中大

上電后M0本來就是關的，我試過了，不行的

zhengf1989

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 142 個
工控威望: 273 點
下載積分: 686 分
在線時間: 488(小時)
注冊時間: 2012-11-28
最后登錄: 2025-05-11
查看zhengf1989的主題 / 回貼

5樓發表于: 2017-11-16 19:57

只看該作者 | 小中大

s0一直被置位，每個狀態的轉移條件一樣。導致了上述的情況。

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2099 個
工控威望: 3022 點
下載積分: 25359 分
在線時間: 1497(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-18
查看不小心遇見你的主題 / 回貼

6樓發表于: 2017-11-16 20:48

只看該作者 | 小中大

你看下設置里面是不是設置了開機啟動步

項目、視覺、通訊QQ3515716

youzida_121

由自達

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 288(小時)
注冊時間: 2011-02-15
最后登錄: 2025-01-31
查看youzida_121的主題 / 回貼

7樓發表于: 2017-11-16 21:39

只看該作者 | 小中大

引用
引用第5樓zhengf1989于2017-11-16 19:57發表的 :
s0一直被置位，每個狀態的轉移條件一樣。導致了上述的情況。

上電按第一次M0就會一步走到底，復位S22后，再按M0，這次為什么是按一次就走一步了，而不是一步走到底了呢？解釋看看

youzida_121

由自達

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 188 個
工控威望: 900 點
下載積分: 1955 分
在線時間: 288(小時)
注冊時間: 2011-02-15
最后登錄: 2025-01-31
查看youzida_121的主題 / 回貼

8樓發表于: 2017-11-16 21:43

只看該作者 | 小中大

引用
引用第6樓030403118于2017-11-16 20:48發表的 :
你看下設置里面是不是設置了開機啟動步

程序沒有做任何設置，程序就這兩張圖片這么多，沒有其它程序了。

111111

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 21 個
工控威望: 222 點
下載積分: 498 分
在線時間: 49(小時)
注冊時間: 2006-09-11
最后登錄: 2024-10-20
查看111111的主題 / 回貼

9樓發表于: 2017-11-17 16:53

只看該作者 | 小中大

因為PLC的工作方式決定了，程序不能這樣寫。

huiyang

huiyang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 288 個
工控威望: 412 點
下載積分: 996 分
在線時間: 117(小時)
注冊時間: 2011-06-16
最后登錄: 2025-03-13
查看huiyang的主題 / 回貼

10樓發表于: 2017-11-17 17:30

只看該作者 | 小中大

s21 到s22怎么用同一個條件？那還要用步進做什么？

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11758 個
工控威望: 19152 點
下載積分: 13915 分
在線時間: 2763(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-18
查看往事如風的主題 / 回貼

11樓發表于: 2017-11-17 20:38

只看該作者 | 小中大

樓主S22如何復位的？
