樓主發表于: 2008-07-23 20:59

只看樓主 | 小中大

第一次用Q系列的PLC,請問各位QJ71C24N通訊模塊是不是只要在GPPW里,把插在主機板上的IO設置為lntelli,然后把USB-RSR232 的電纜接在CH1的RSR232 上就可以通訊了,還是需要其他設置?

googe2008

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 238 個
工控威望: 355 點
下載積分: 746 分
在線時間: 191(小時)
注冊時間: 2007-10-30
最后登錄: 2022-10-01
查看googe2008的主題 / 回貼

1樓發表于: 2008-07-24 08:13

只看該作者 | 小中大

還是不行,不知道那里有問題,請各位大俠幫忙

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

2樓發表于: 2008-07-24 09:03

只看該作者 | 小中大

首先一點,誰會想到USB-RS232是3線的呢還是5線的呢?還是先自制一根RS232的線試

baoshizhi

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

3樓發表于: 2008-07-24 09:30

只看該作者 | 小中大

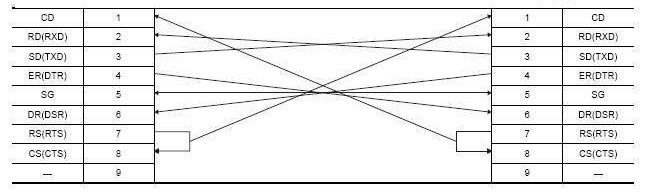

這是電纜線圖
兩邊的接頭不一樣.

baoshizhi

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的主題 / 回貼

4樓發表于: 2008-07-24 09:32

只看該作者 | 小中大

通訊模塊不需要設置就可以通訊.

zsq--

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zsq--的主題 / 回貼

5樓發表于: 2008-07-28 05:44

只看該作者 | 小中大

謝謝,試試

songyetaba

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 96 點
下載積分: 498 分
在線時間: 4(小時)
注冊時間: 2009-10-12
最后登錄: 2013-06-04
查看songyetaba的主題 / 回貼

6樓發表于: 2009-10-12 09:53

只看該作者 | 小中大

我也是按照接線圖重新做了一根電纜，Switch設置應該也沒問題，就是通不上，郁悶！

zhu_changqun

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhu_changqun的主題 / 回貼

7樓發表于: 2009-10-13 01:50

只看該作者 | 小中大

不會吧,樓主.若你知通訊的話都應設相應東東的.
你應在通訊設置里選取C24通訊方式,然后據你的通訊口設定相對應格式就行了.沒別的.
用過很多次了,肯定沒問題.
唯一的不好處是不能有透明功能.呵呵
