參數配置如圖。


程序是手冊里的例程。






與no.2設備通信時，用調試助手發現可以連接得上，sd10680.1接通。

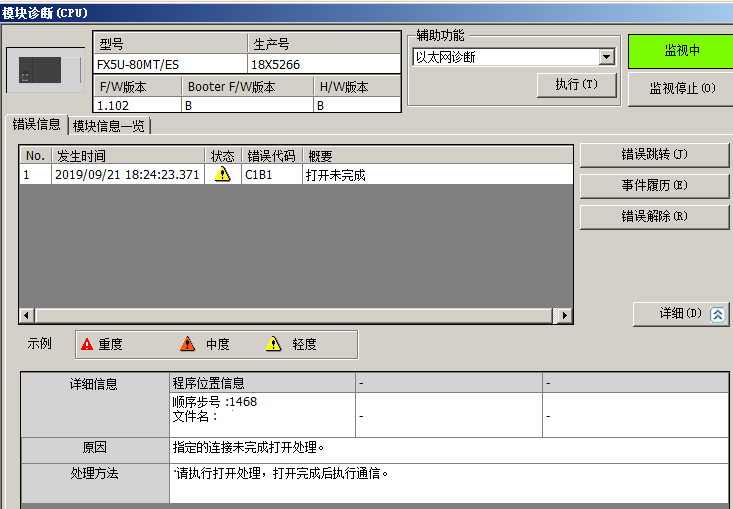

但是置位M2000發送時數據會出現c1b1的報警，接收也會出現c1b1報警。
手冊里的內容，C1B1H 指定連接的開放處理未結束。 處理方法，進行開放處理，并在開放結束后進行通信。


plc作為服務器只是偵聽，被動等待鏈接，不需要像客戶端那樣主動要求連接。

有個問題，上圖參數配置中，plc與no.2設備連接時，plc是作為服務器，no.2設備是作為客戶端吧？

20200114
no.2設備連接改為用unpassive方式，和調試助手連上了，無論收發都會出現上述報警。

終于找到問題了。還是自己沒有仔細看好手冊，沒有對指令理解好。


上述指令通道2時應該選擇k2，而不是k1，該參數的取值范圍是從k1～k8。我一開始以為指令輸入?yún)��?shù)中的“u0”就可以表示通道了，其實這個也是錯的。
為什么報錯指定連接的開放處理未結束，其實就是我一直對通道1進行操作，而通道1中plc是作為客戶端的，需要主動連接。
這也解釋中間遇到其他因?yàn)檫@個錯誤而造成的現象。
1：中間遇到如果no.1設備連上后，那么與no.2設備進行連接后通信收發是不會報錯的，no.1連上后，已經打開完成了，no.2程序中使用收發指令不會出現開放處理未結束報警。
2：當no.1和no.2都連上后，與no.2的數據發送都出現在no.1中。


感謝給予幫助的網友！

你自己不是已經選擇了嗎 是的 與通道1連接 PLC做的是客戶端。與通道2連接 PLC做的是服務端

引用

引用第1樓蒲城風信子于2020-01-13 22:59發表的  :
你自己不是已經選擇了嗎 是的 與通道1連接 PLC做的是客戶端。與通道2連接 PLC做的是服務端

我不明白的是為什么還會出現報警，報警代碼的內容是指定連接的開放處理未結束。這時候plc作為服務器應該是一直偵聽，偵聽到no.2的連接請求后置位sd10680.1。然后就可以進行數據的收發。不明白為什么報警。是不是我哪里沒有理解到位，導致錯誤了？

近期玩5U以太網功能   你很多東西道搞錯了，有點懵哦。。SD10680.0才是通道1 SD10680.1是通道2  。。你的以太網也沒有設服務器的端口。 你現在兩個通道PLC道是客戶端

說錯了通道2是服務器 沒有要用Fullpassive的

引用

引用第3樓999感冒靈于2020-01-13 23:17發表的  :
近期玩5U以太網功能   你很多東西道搞錯了，有點懵哦。。SD10680.0才是通道1 SD10680.1是通道2  。。你的以太網也沒有設服務器的端口。 你現在兩個通道PLC道是客戶端

sd10680.0是給no.1連接設備用的，也就是通道1。sd10680.2是給no.2連接設備用的，也就是通道2。這樣理解對嗎？
可以從哪里設置以太網服務器端口？上面參數配置的192.168.3.250:60002為什么不是服務器端口？
我也是這幾天開始弄的，有挺多不了解的地方。問題可能比較低級，不要介意。

玩了 套接字TCP/UDP 客戶端 服務器 ..Modbus TCP 和西門子200Smrat 通訊

引用

引用第4樓勤工儉學于2020-01-13 23:29發表的  :

sd10680.0是給no.1連接設備用的，也就是通道1。sd10680.2是給no.2連接設備用的，也就是通道2。這樣理解對嗎？
可以從哪里設置以太網服務器端口？上面參數配置的192.168.3.250:60002為什么不是服務器端口？
我也是這幾天開始弄的，有挺多不了解的地方。問題可能比較低級，不要介意。

不是哦 SD10680.0-7 對應的是 1-8個通道 。那個我說錯了 通道2確實是服務器，不過沒必要用Fullpassive這樣方式，做服務器還要知道客戶端IP和端口太煩，直接用Unpassive

引用

引用第5樓999感冒靈于2020-01-13 23:29發表的  :
玩了 套接字TCP/UDP 客戶端 服務器 ..Modbus TCP 和西門子200Smrat 通訊

厲害！
我通道2連接是連上了，只是收發數據的時候會出現報錯。c1b1的報警，說是開放處理未結束，難道是客戶端側的no.2設備出問題了？開放處理未結束，是不是建立連接時，缺少某一個握手信號？

引用

引用第6樓999感冒靈于2020-01-13 23:34發表的  :

不是哦 SD10680.0-7 對應的是 1-8個通道 。那個我說錯了 通道2確實是服務器，不過沒必要用Fullpassive這樣方式，做服務器還要知道客戶端IP和端口太煩，直接用Unpassive

我明天試一下unpassive的方式看看，我現在對tcp/ip通信還不是很熟悉。

引用

引用第7樓勤工儉學于2020-01-13 23:37發表的  :

厲害！
我通道2連接是連上了，只是收發數據的時候會出現報錯。c1b1的報警，說是開放處理未結束，難道是客戶端側的no.2設備出問題了？開放處理未結束，是不是建立連接時，缺少某一個握手信號？

你和PLC通道2#服務器 握手的 不是網絡調試軟件做客戶端嗎 直接PC網絡軟件選好Clinet  輸入好 IP和端口 點連接 連接按鍵有反應就是握手成功

問一下，5U作為客戶端，可以MODEBUS/TCP同時與兩臺機器人進行通信嗎，機器人端都作為服務器端 。不是socket，走的通信協議

還有這個模塊ID，是不是我與第一臺設備作為客戶端通信我應該【MOV H1 模塊ID地址】，與第二臺設備作為客戶端通信應該【MOV H2 模塊ID地址】。還有輪詢應該是單獨輪詢還是兩臺機器人一起輪詢。萬分感謝
