樓主發表于: 2022-01-04 09:33

只看樓主 | 小中大

圖片：

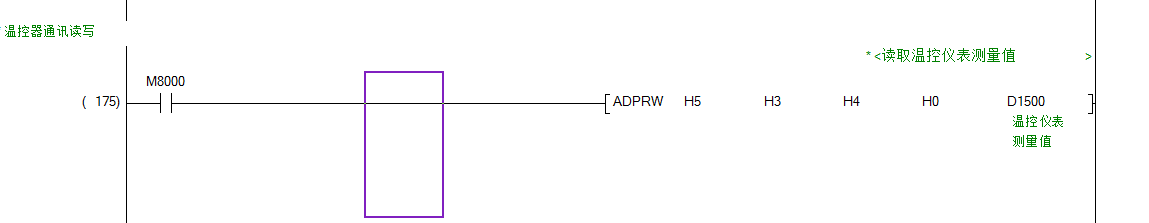

大家?guī)兔纯次夷睦镌O(shè)置的不對？MODBUS設定是9600，無校驗，8數據長度，1停止位，溫控器站號設置第五站，H3讀取從站保持寄存器，但后面從站寄存器涉及到一個功能碼H4讀測量值數據以及0*00第一通道測量值地址，我這程序應該怎樣寫？下面是我自己寫的，麻煩各位大佬幫忙看一看，糾正一下！

一路生花

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 356 點
下載積分: 2882 分
在線時間: 196(小時)
注冊時間: 2021-11-11
最后登錄: 2025-04-29
查看一路生花的主題 / 回貼

1樓發表于: 2022-01-04 10:22

只看該作者 | 小中大

圖片：

怎么讀不出來溫控器值呢

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14645 分
在線時間: 940(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-02
查看anlyl2014的主題 / 回貼

2樓發表于: 2022-01-04 12:22

只看該作者 | 小中大

你用的是什么通訊模塊？485BD通訊板不能這樣寫的，你先曬你的硬件看看

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

一路生花

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 356 點
下載積分: 2882 分
在線時間: 196(小時)
注冊時間: 2021-11-11
最后登錄: 2025-04-29
查看一路生花的主題 / 回貼

3樓發表于: 2022-01-04 13:49

只看該作者 | 小中大

引用
引用第2樓anlyl2014于2022-01-04 12:22發表的 :
你用的是什么通訊模塊？485BD通訊板不能這樣寫的，你先曬你的硬件看看

用的485ADP-MB

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的主題 / 回貼

4樓發表于: 2022-01-04 14:07

只看該作者 | 小中大

圖片：

沒有正確使用ADPRW指令，仔細閱讀圖中所示的信息，再對照你編寫的ADPRW指令：[ADPRW H5 H3 H4 H0 D1500]，H5表示站號，H3是功能碼，H4是什么？H0是什么？另外，每個通道存儲測量值的寄存器數量是多少個？

一路生花

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 356 點
下載積分: 2882 分
在線時間: 196(小時)
注冊時間: 2021-11-11
最后登錄: 2025-04-29
查看一路生花的主題 / 回貼

5樓發表于: 2022-01-04 14:19

只看該作者 | 小中大

引用
引用第4樓zhangqi_1234于2022-01-04 14:07發表的 :
沒有正確使用ADPRW指令，仔細閱讀圖中所示的信息，再對照你編寫的ADPRW指令：[ADPRW H5 H3 H4 H0 D1500]，H5表示站號，H3是功能碼，H4是什么？H0是什么？另外，每個通道存儲測量值的寄存器數量是多少個？

我查過手冊，其他部分的通訊已經完成，這個東西的地址我確實不知道如何寫在程序里才來提問的。
H5是站號H3是modbus從站保持寄存器讀出H4是溫控儀讀測量值功能碼H0是第一溫控儀測量值地址，現在不知道怎么去用ADPRW指令讀取這個溫控儀的第一通道測量值
溫控儀手冊的詳細我截圖放在上面了。

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22595 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-04-26
查看twingo49的主題 / 回貼

6樓發表于: 2022-01-04 15:53

只看該作者 | 小中大

引用
引用第1樓一路生花于2022-01-04 10:22發表的 :
怎么讀不出來溫控器值呢

試試看 ADPRW H5 H3 H0 K8 D1500

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 989 個
工控威望: 8892 點
下載積分: 14645 分
在線時間: 940(小時)
注冊時間: 2014-05-23
最后登錄: 2025-05-02
查看anlyl2014的主題 / 回貼

7樓發表于: 2022-01-04 18:31

只看該作者 | 小中大

這樣明白嗎？
讀出不要用03，而是用04，讀測量值，地址是0-07共8個，

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

zhangqi_1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4016 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-04-12
查看zhangqi_1234的主題 / 回貼

8樓發表于: 2022-01-05 00:33

只看該作者 | 小中大

引用
引用第5樓一路生花于2022-01-04 14:19發表的 :

我查過手冊，其他部分的通訊已經完成，這個東西的地址我確實不知道如何寫在程序里才來提問的。
H5是站號H3是modbus從站保持寄存器讀出H4是溫控儀讀測量值功能碼H0是第一溫控儀測量值地址，現在不知道怎么去用ADPRW指令讀取這個溫控儀的第一通道測量值
溫控儀手冊的詳細我截圖放在上面了。

根據你貼出的功能碼和存儲器截圖，假設讀取第一通道測量值，而測量值只占用1個16位寄存器，應該用[ADPRW H5 H4 H0 H1 D1500]，注意，功能碼不能用H3，H3是讀取保持寄存器數據，H4才是讀取測量值。

catywu

級別: 家園常客

發送短信
加為好友

精華主題: 2 篇
發帖數量: 633 個
工控威望: 845 點
下載積分: 19924 分
在線時間: 567(小時)
注冊時間: 2007-08-19
最后登錄: 2025-05-02
查看catywu的主題 / 回貼

9樓發表于: 2022-01-05 08:05

只看該作者 | 小中大

顧?quán)l(xiāng)的云

顧?quán)l(xiāng)的云

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 205 個
工控威望: 1074 點
下載積分: 27012 分
在線時間: 368(小時)
注冊時間: 2021-11-04
最后登錄: 2025-05-02
查看顧?quán)l(xiāng)的云的主題 / 回貼

10樓發表于: 2022-01-05 17:13

只看該作者 | 小中大

學習一下

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4668 個
工控威望: 8068 點
下載積分: 17301 分
在線時間: 3242(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-30
查看夢雨天涯的主題 / 回貼

11樓發表于: 2022-01-05 17:26

只看該作者 | 小中大

先和電腦的通訊助手測試吧

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
