樓主發表于: 2012-07-24 19:50

只看樓主 | 小中大

各位前輩, 小弟剛接觸PLC, 我現在有一個FX1N-20MT-001, 想控制一個步進電機,可接線遇到問題,看了基本書都沒有詳細講到, 現把問題說明如下,

步進電機是2相4線的, 4根線分別接到A+,A-,B+,B-

驅動器上的V+,V-接到了24V開關電源的輸出.

Y0, Y2接到驅動器上的STEP-,DIR-

上面的都好理解, 現在的問題是, STEP+,DIR+怎么和PLC的輸出接口接線呢, 忘前輩們不吝賜教,先謝了.

[ 此帖被sinosponge在2012-07-24 20:19重新編輯 ]

sinosponge

菜鳥

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3 個
工控威望: 111 點
下載積分: 542 分
在線時間: 10(小時)
注冊時間: 2012-07-19
最后登錄: 2018-12-03
查看sinosponge的主題 / 回貼

1樓發表于: 2012-07-24 20:18

只看該作者 | 小中大

圖片：

網上找到的接線圖, 直流電源0V接COM0,COM2; 5V接PLS+,DIR+, 難道還要搞個5V的開關電源? PLC不是直接有24V輸出嗎,串個電阻搞到5V再去接COM0,COM2,PLS+,DIR+可以嗎

restone

杭州一工科技有限公司

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 266 個
工控威望: 410 點
下載積分: 2047 分
在線時間: 45(小時)
注冊時間: 2009-03-19
最后登錄: 2019-12-30
查看restone的主題 / 回貼

2樓發表于: 2012-07-24 22:21

只看該作者 | 小中大

你的驅動器說明書上面有接線圖的，翻下吧，呵呵。

西門子PLC、ABB變頻器、康沃變頻器特價銷售；非標自動化改造，工業機器人改造
yigongcn.taobao.com

sinosponge

菜鳥

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3 個
工控威望: 111 點
下載積分: 542 分
在線時間: 10(小時)
注冊時間: 2012-07-19
最后登錄: 2018-12-03
查看sinosponge的主題 / 回貼

3樓發表于: 2012-07-25 08:55

只看該作者 | 小中大

圖片：

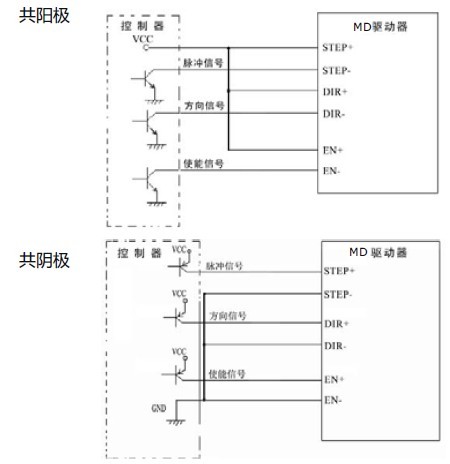

驅動器說明書上面的接線圖
