樓主發表于: 2024-02-25 10:50

只看樓主 | 小中大

圖片：

1臺PC屏連接2個PLC,分別用S71500，S71200，用網線連接的，2個PLC都是單獨的網線插PC機單獨的網口，組態的畫面只有S71500的PLC可以通訊上，S71200的連不上，不知道是哪個地方的設置不對還是其它什么原因。求大師指點迷津！

sunzengli

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 748 個
工控威望: 1131 點
下載積分: 1691 分
在線時間: 246(小時)
注冊時間: 2021-07-09
最后登錄: 2025-05-03
查看sunzengli的主題 / 回貼

1樓發表于: 2024-02-25 16:55

只看該作者 | 小中大

PING一下，看看通不通

柚柚の老趙

志存高遠

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 83 個
工控威望: 287 點
下載積分: 990 分
在線時間: 282(小時)
注冊時間: 2013-08-17
最后登錄: 2025-04-30
查看柚柚の老趙的主題 / 回貼

2樓發表于: 2024-02-25 23:36

只看該作者 | 小中大

PC上需要兩個IE網卡，然后IP分配不同網段，這樣應該就可以了

本司長期從事非標自動化設備電氣控制、工業自動化開發工作：

1.各類PLC程序設計，人機界面HMI編程，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏程序，可CAD出圖接線圖。
聯系方式：QQ 275518719 微信：HEXI510

zh_s_c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 2797 點
下載積分: 26186 分
在線時間: 242(小時)
注冊時間: 2020-05-17
最后登錄: 2025-04-30
查看zh_s_c的主題 / 回貼

3樓發表于: 2024-02-26 09:19

只看該作者 | 小中大

圖片：

為啥要PC機單獨網卡？PC機接交換機，交換機到PLC，PLC、PC機都設置成同一網段即可。

zh_s_c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 2797 點
下載積分: 26186 分
在線時間: 242(小時)
注冊時間: 2020-05-17
最后登錄: 2025-04-30
查看zh_s_c的主題 / 回貼

4樓發表于: 2024-02-26 09:20

只看該作者 | 小中大

訪問點設置成同一個。

zh_s_c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 2797 點
下載積分: 26186 分
在線時間: 242(小時)
注冊時間: 2020-05-17
最后登錄: 2025-04-30
查看zh_s_c的主題 / 回貼

5樓發表于: 2024-02-26 09:30

只看該作者 | 小中大

圖片：

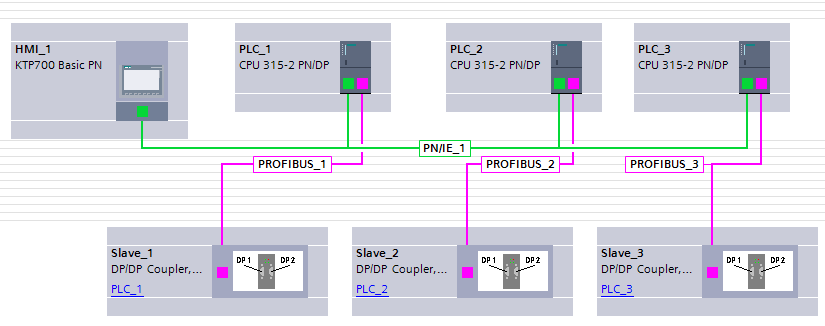

連接是多個，訪問點都是一個。PLC、PC都在同一網段。如果是不同網段則增加路由器。

羅主任

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 132 個
工控威望: 276 點
下載積分: 895 分
在線時間: 39(小時)
注冊時間: 2015-11-15
最后登錄: 2025-02-28
查看羅主任的主題 / 回貼

6樓發表于: 2024-02-26 10:20

只看該作者 | 小中大

圖片：

兩個PLC都是分開控制各自的工位，現在要用一個PC機集中到一起來監控。PC系統里面是配了兩個網卡的。

zh_s_c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 2797 點
下載積分: 26186 分
在線時間: 242(小時)
注冊時間: 2020-05-17
最后登錄: 2025-04-30
查看zh_s_c的主題 / 回貼

7樓發表于: 2024-02-26 13:35

只看該作者 | 小中大

PC機配兩個網卡，沒有規定你必須用兩個網卡。你組網的時候就應該都連到PC的同一網口上

zh_s_c

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 2797 點
下載積分: 26186 分
在線時間: 242(小時)
注冊時間: 2020-05-17
最后登錄: 2025-04-30
查看zh_s_c的主題 / 回貼

8樓發表于: 2024-02-26 13:57

只看該作者 | 小中大

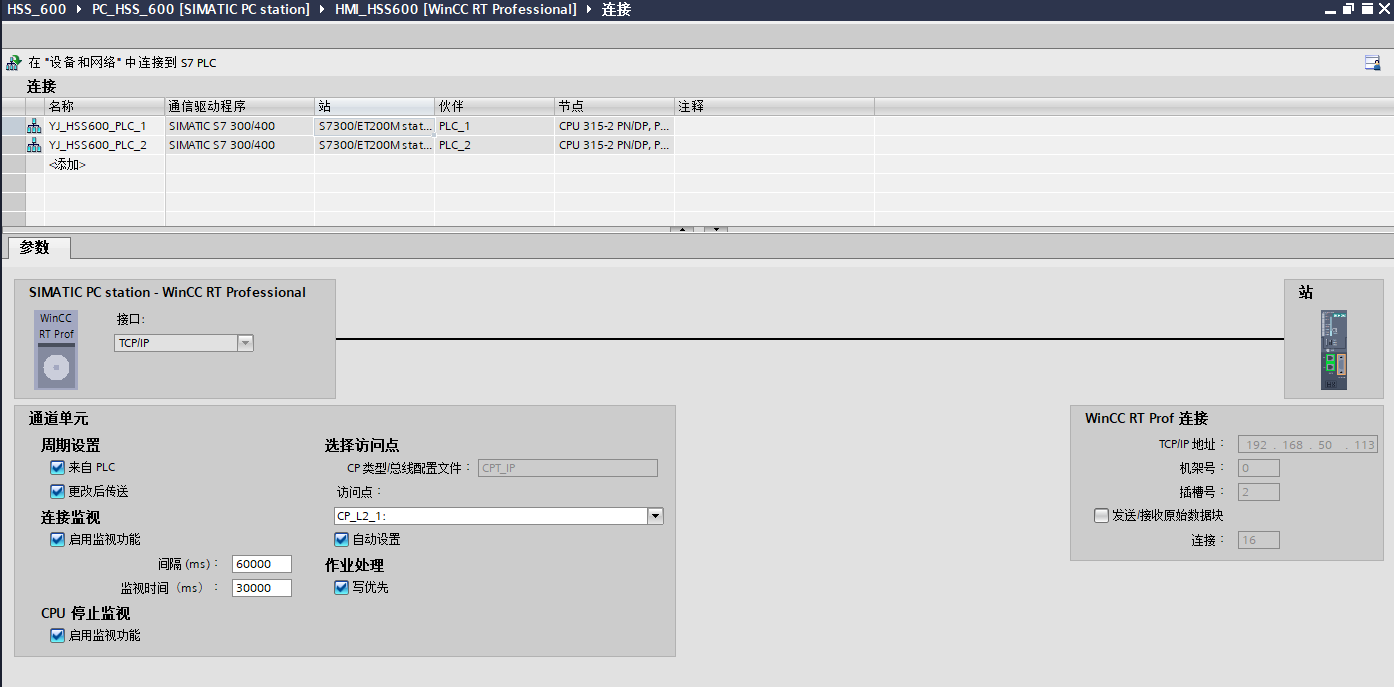

沒試過你這樣用兩個網卡分別連PLC。非要這樣的話，可以考慮試試在PG/PC設置里面把其中一個網卡設置到CP_L2_1上，然后兩個PLC一個用S7ONLINE，另外一個用CP_L2_1。也許是PG/PC接口設置里面有沖突。沒法把S7ONLINE同時設置到兩個網卡。
