一心工控
級別: 略有小成
精華主題: 0
發帖數量: 250 個
工控威望: 376 點
下載積分: 1391 分
在線時間: 77(小時)
注冊時間: 2018-06-02
最后登錄: 2025-05-13
查看一心工控的 主題 / 回貼
樓主  發表于: 2020-11-13 09:26
案例是通過一個IGT-DSER智能網關,實現PLC與數據庫的雙向通訊,根據PLC中的數值查詢數據庫中的數據,然后將結果返回給PLC,采用的是西門子的PLC和SQLServer數據庫;

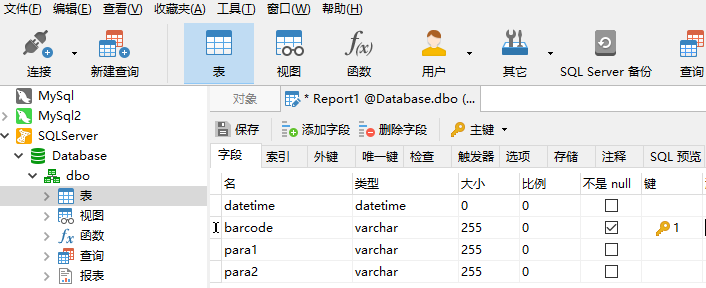

首先建立數據庫Database,然后建立數據表Report1,表結構如下圖:


然后在數據表中填入數據,實現PLC根據barcode字符串查詢para1和para2的值,PLC是S7-1500,數據地址對應如下:
barcode: DB6.DBB40,  String,
para1: DB6.DBW0, Int,
para2: DB6.DBD24, Real
然后通過網關的參數配置軟件設置參數,如下圖:


將參數下載到網關后重啟,網關即進入工作狀態,然后準備好數據表中的數據,如下圖:


這樣網關根據PLC的數值進行實時判斷,當PLC的DB6.DBB40的字符串與數據庫的barcode相等時,即將該行數據對應的para1的數據寫入DB6.DBW0,將para2的數據寫入DB6.DBD24。打開PLC的編程軟件監控數據如下:


IGT-DSER智能網關同樣支持其他品牌的PLC,參數設置方式相似:
◆ FX:  三菱FX系列PLC                                    ◆ QL:  三菱Q/L系列PLC
◆ AS:  三菱A系列PLC                                      ◆ OM:  歐姆龍全系列PLC
◆ S72S:  西門子S7-200/Smart系列PLC          ◆ S734:  西門子S7-300/400系列PLC
◆ S71K:  西門子S7-1200/1500系列PLC          ◆ MBS:  施耐德等Modbus兼容PLC
◆ DVP:  臺達、信捷PLC                                  ◆ NAIS:  松下全系列PLC
◆ KVS:  基恩士全系列PLC                               ◆ FTK:  永宏全系列PLC
◆ MSK:  LS/LG全系列PLC                               ◆ KOY:  光洋全系列PLC
◆ ABM: AB MicroLogix系列PLC                       ◆ ABC: AB Compact/Control系列PLC
......
相關資料下載: 數據庫智能網關.rar (2771 K) 下载次数:61
[ 此帖被一心工控在2022-03-04 13:52重新編輯 ]
歐姆法拉第
級別: 略有小成
精華主題: 0
發帖數量: 177 個
工控威望: 236 點
下載積分: 5156 分
在線時間: 62(小時)
注冊時間: 2020-11-11
最后登錄: 2021-04-29
查看歐姆法拉第的 主題 / 回貼
1樓  發表于: 2020-11-13 11:37
不錯 .
autoctrl
級別: 家園常客
精華主題: 0
發帖數量: 377 個
工控威望: 604 點
下載積分: 1644 分
在線時間: 148(小時)
注冊時間: 2016-05-05
最后登錄: 2025-05-28
查看autoctrl的 主題 / 回貼
2樓  發表于: 2020-11-19 09:29
有沒有數據處理的功能,有時候并不是原始數據直接到數據庫的;
一心工控
級別: 略有小成
精華主題: 0
發帖數量: 250 個
工控威望: 376 點
下載積分: 1391 分
在線時間: 77(小時)
注冊時間: 2018-06-02
最后登錄: 2025-05-13
查看一心工控的 主題 / 回貼
3樓  發表于: 2020-11-30 09:27
引用
引用第2樓autoctrl于2020-11-19 09:29發表的  :
有沒有數據處理的功能,有時候并不是原始數據直接到數據庫的;


支持LUA腳本,參考案例:
https://blog.csdn.net/AutoCtrl666/article/details/105919162
吾志所向
級別: 家園常客
精華主題: 0
發帖數量: 379 個
工控威望: 661 點
下載積分: 1923 分
在線時間: 168(小時)
注冊時間: 2016-12-10
最后登錄: 2025-05-13
查看吾志所向的 主題 / 回貼
4樓  發表于: 2022-03-04 13:54
數據庫服務器上要安裝什么軟件嗎 ?
guolibin
級別: VIP會員
精華主題: 1 篇
發帖數量: 648 個
工控威望: 1044 點
下載積分: 5399 分
在線時間: 298(小時)
注冊時間: 2008-05-03
最后登錄: 2025-05-27
查看guolibin的 主題 / 回貼
5樓  發表于: 2022-03-09 13:39
如果不需要數據處理,直接用1200/1500 PLC可以直聯SQL/MYSQL數據庫了。
