工控人家園 西門子工控論壇 我是菜鳥一個，剛接觸PLC ,有些程序看不懂，請教各位大師指點，在此謝過。

yinyun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 113 點
下載積分: 784 分
在線時間: 5(小時)
注冊時間: 2016-11-26
最后登錄: 2019-12-06
查看yinyun的主題 / 回貼

樓主發表于: 2017-08-21 16:18

只看樓主 | 小中大

圖片：

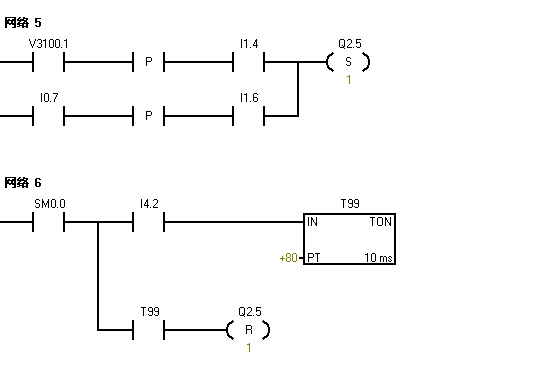

附件中，當V3000.6通時，V3100.1究竟是置位還是復位狀態。

佳力

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 174 點
下載積分: 2654 分
在線時間: 88(小時)
注冊時間: 2012-11-06
最后登錄: 2023-12-02
查看佳力的主題 / 回貼

1樓發表于: 2017-08-21 16:42

只看該作者 | 小中大

復位掃描是從左至右從上至下

yinyun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 113 點
下載積分: 784 分
在線時間: 5(小時)
注冊時間: 2016-11-26
最后登錄: 2019-12-06
查看yinyun的主題 / 回貼

2樓發表于: 2017-08-21 17:01

只看該作者 | 小中大

那V3100.1何時會"SET"狀態呢

adnnin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 565 點
下載積分: 586 分
在線時間: 266(小時)
注冊時間: 2016-12-30
最后登錄: 2025-03-11
查看adnnin的主題 / 回貼

3樓發表于: 2017-08-21 17:09

只看該作者 | 小中大

無穩態震蕩電路，V3100.1究竟是置位還是復位狀態誰也不知道。

yinyun

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 113 點
下載積分: 784 分
在線時間: 5(小時)
注冊時間: 2016-11-26
最后登錄: 2019-12-06
查看yinyun的主題 / 回貼

4樓發表于: 2017-08-21 17:14

只看該作者 | 小中大

就是有點暈

adnnin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 241 個
工控威望: 565 點
下載積分: 586 分
在線時間: 266(小時)
注冊時間: 2016-12-30
最后登錄: 2025-03-11
查看adnnin的主題 / 回貼

5樓發表于: 2017-08-21 17:16

只看該作者 | 小中大

引用
引用第1樓佳力于2017-08-21 16:42發表的 Re:我是菜鳥一個，剛接觸PLC ,有些程序看不懂，請教各位大師指點，在此 .. :
復位掃描是從左至右從上至下

正因為掃描是從左至右從上至下所以只分析一個周期的花是 置位狀態，你是錯的。

guang886622

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 191 個
工控威望: 304 點
下載積分: 17781 分
在線時間: 110(小時)
注冊時間: 2013-02-03
最后登錄: 2024-03-14
查看guang886622的主題 / 回貼

6樓發表于: 2017-08-21 17:22

只看該作者 | 小中大

可以在仿真器試下，

[ 此帖被guang886622在2017-08-21 18:17重新編輯 ]

chenzibao

代為非標機器程序設計13585861214

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 266 點
下載積分: 845 分
在線時間: 76(小時)
注冊時間: 2015-03-22
最后登錄: 2024-11-08
查看chenzibao的主題 / 回貼

7樓發表于: 2017-08-21 22:04

只看該作者 | 小中大

兄弟，這是一個二分頻電路，v3000.6第一個脈沖，過后v3100.1置位導通，第二個脈沖過后，v3100.1復位斷開

renzhe

店 shop124315976.taobao.com

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 9 篇
發帖數量: 3283 個
工控威望: 7950 點
下載積分: 2478 分
在線時間: 12729(小時)
注冊時間: 2012-04-25
最后登錄: 2025-05-02
查看renzhe的主題 / 回貼

8樓發表于: 2017-08-22 11:16

只看該作者 | 小中大

是復位狀態，這個根據掃描周期特點就能判斷
