樓主發表于: 2011-03-25 04:52

只看樓主 | 小中大

一點動開關，按一下運行X秒后停止，再按一下運Y秒后。以此循環。弄得我很迷糊？

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

1樓發表于: 2011-03-25 07:11

只看該作者 | 小中大

可以實現…不過光這么一個開關容易引起操作混亂。

X0 一個開關 T1是 X時間 T2 是 Y時間 Y0是輸出

樓主留言：

多謝，費心了！

[ 此帖被月澤在2011-03-25 19:15重新編輯 ]

本帖最近評分記錄：

下載積分:+2(283276325) 熱心助人

下載積分:+1(tanghanshui) 熱心助人

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

chnian

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 241 點
下載積分: 12514 分
在線時間: 75(小時)
注冊時間: 2011-03-08
最后登錄: 2016-06-13
查看chnian的主題 / 回貼

2樓發表于: 2011-03-25 08:53

只看該作者 | 小中大

可以實現…不過光這么一個開關容易引起操作混亂應加一個時間繼電器

本帖最近評分記錄：

下載積分:+1(tanghanshui) 熱心助人

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-04-28
查看匯榮鋁業的主題 / 回貼

3樓發表于: 2011-03-25 09:22

只看該作者 | 小中大

引用
引用第3樓chnian于2011-03-25 08:53發表的 :
可以實現…不過光這么一個開關容易引起操作混亂應加一個時間繼電器

本帖最近評分記錄：

下載積分:+1(tanghanshui) 熱心助人

zgf889

走別人的路，讓別人走投無路

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 698 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2024-12-21
查看zgf889的主題 / 回貼

4樓發表于: 2011-03-25 10:40

只看該作者 | 小中大

計數器另加兩兩個時間T，就可以實現

本帖最近評分記錄：

下載積分:+1(tanghanshui) 熱心助人

liuxianhua

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 611 個
工控威望: 1067 點
下載積分: 10234 分
在線時間: 572(小時)
注冊時間: 2008-11-19
最后登錄: 2013-02-22
查看liuxianhua的主題 / 回貼

5樓發表于: 2011-03-25 13:51

只看該作者 | 小中大

肯定需要加一個時間繼電器，而且這個時間繼電器線圈要與接觸器線圈并聯，延時斷開觸點接在并聯的線圈前面就行了。

本帖最近評分記錄：

下載積分:+1(tanghanshui) 熱心助人

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9718 個
工控威望: 8616 點
下載積分: 16825 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-02
查看ymmfa的主題 / 回貼

6樓發表于: 2011-03-25 15:48

只看該作者 | 小中大

樓主下次提問時，最好說清是用電路實現，還是PLC實現。
回答者有說“不復雜”的，我刪除了，因為既然簡單，應該幫一下呵。
回答者說“學習了”的，我也刪除了，發貼的人是提問的，學習他提問的方式不夠準確？

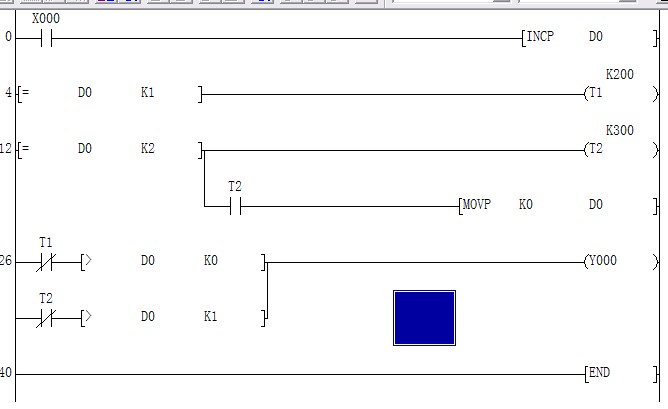

言歸正轉，以下程序供參考：
X1是開關，Y1是電機，T1，T2分別是兩種時間，根據此思路，可以做多種時間。

樓主留言：

老大風格就是不一樣

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

whshtj

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的主題 / 回貼

7樓發表于: 2011-03-25 16:01

只看該作者 | 小中大

看看這三個程序是不是你所要的

[ 此帖被whshtj在2011-03-25 17:03重新編輯 ]

附件：

新建文件夾.rar (14 K) 下載次數:28
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+3(ymmfa) 熱心助人

下載積分:+1(月澤) 三合一三門龍

下載積分:+3(tanghanshui) 熱心助人

hongming

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的主題 / 回貼

8樓發表于: 2011-03-25 17:58

只看該作者 | 小中大

同意1樓和6樓的。特別頂下6樓，希望能把條件盡量的說清楚。這樣別人才能有針對性的回答。

本帖最近評分記錄：

下載積分:+1(tanghanshui) 優秀文章

tanghanshui

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tanghanshui的主題 / 回貼

9樓發表于: 2011-03-25 18:16

只看該作者 | 小中大

看了各位的回復。真是感慨萬分！以后特別注意語言表達的準確性。我這幾天就為這一個按鍵弄得很糾結。梯形圖寫了一長串達不到要求。才請教各位的。謝謝！

燕少輝

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看燕少輝的主題 / 回貼

10樓發表于: 2011-03-25 19:01

只看該作者 | 小中大

用三菱PLC里面的交替輸出指令ALT 加上兩個定時器就可以了，簡單、實用，我已用過很多次！

本帖最近評分記錄：

下載積分:+1(tanghanshui)

ysheng9099

三人行必有吾師

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 959 個
工控威望: 2440 點
下載積分: 21432 分
在線時間: 125(小時)
注冊時間: 2010-10-28
最后登錄: 2025-04-26
查看ysheng9099的主題 / 回貼

11樓發表于: 2011-03-25 21:17

只看該作者 | 小中大

一個計數器加兩個定時器很容易實現的，如版主的梯形圖所示

本帖最近評分記錄：

下載積分:+1(tanghanshui)
