樓主發表于: 2017-07-08 09:49

只看樓主 | 小中大

圖片：

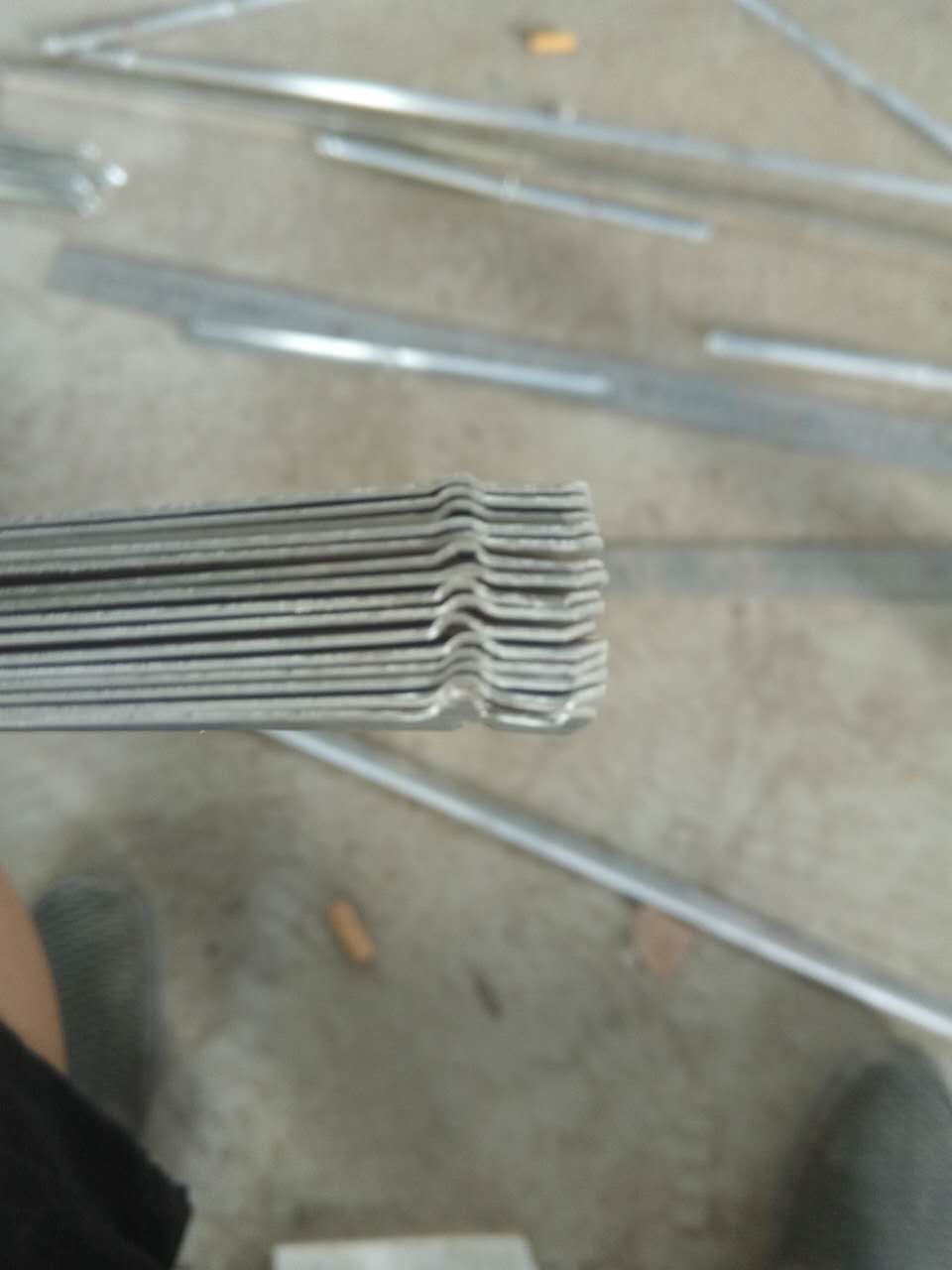

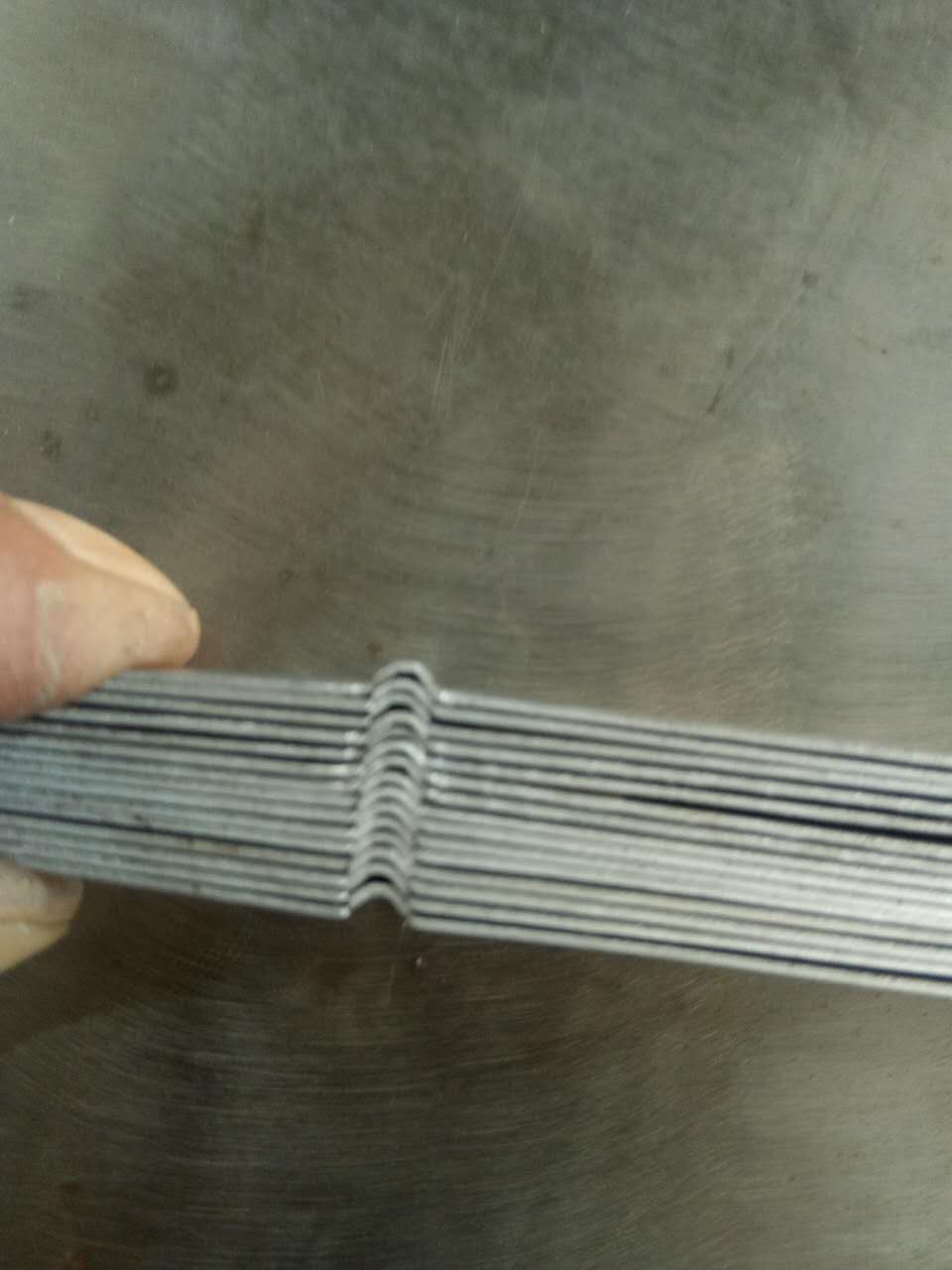

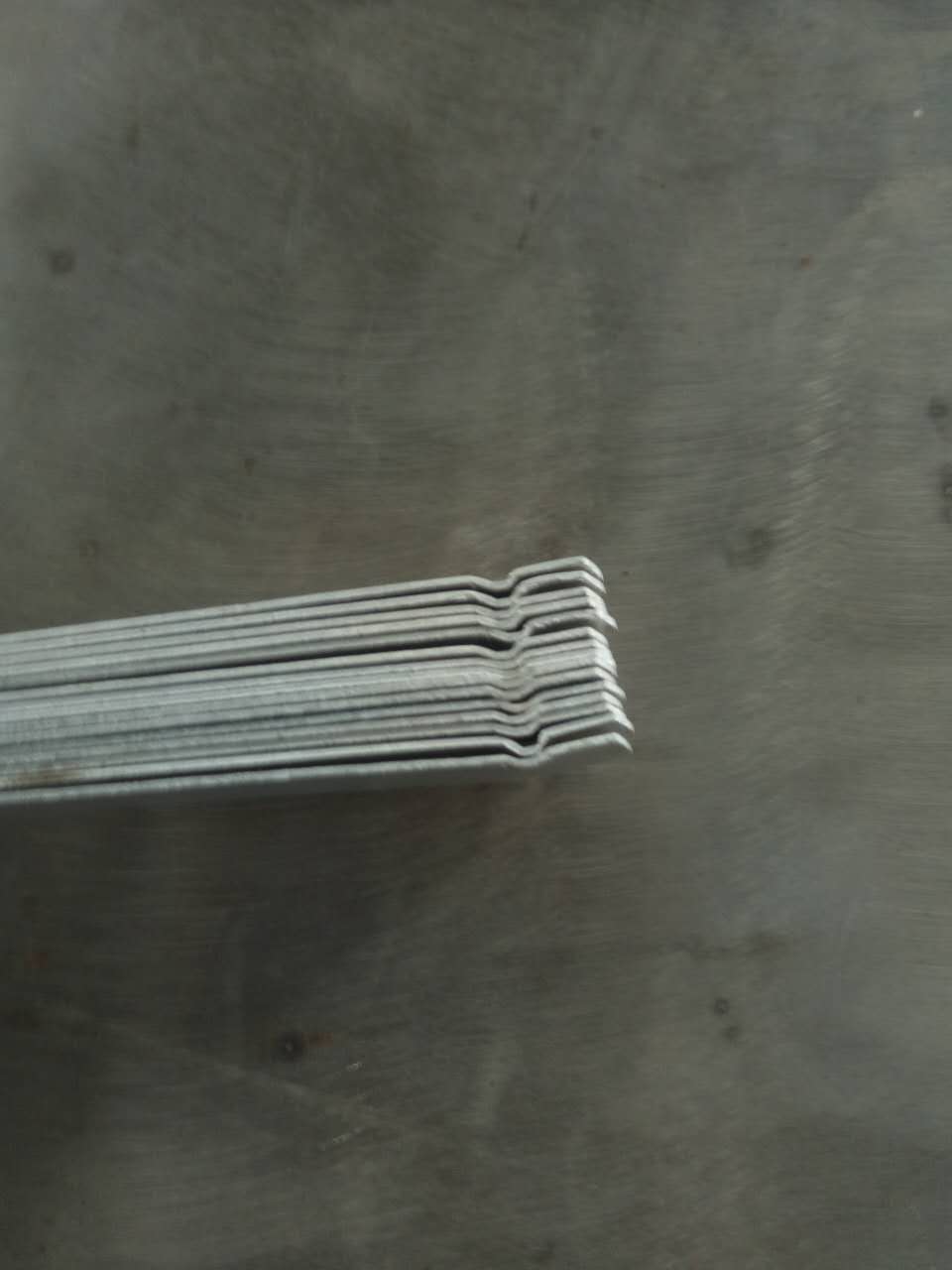

最近做了一臺設備，用信捷XC2和臺達B2系列驅動器，定位精度幾十絲的誤差，怎么這么大誤差，這種傳動機構算正常嗎，是PLC選型不對還是驅動設置不正確，或者是傳動機構不合理，大家有做過這方面的嗎，給個意見出來，謝謝

河南張先生

努力做事，誠信做人

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 974 點
下載積分: 3230 分
在線時間: 887(小時)
注冊時間: 2009-04-25
最后登錄: 2025-05-16
查看河南張先生的主題 / 回貼

1樓發表于: 2017-07-08 09:53

只看該作者 | 小中大

沒有使用減速機，壓痕輪周長周長227.5 電子齒輪分子/分母比 =64/91，P2-00從默認35 ，調整到30 或25 或者20 感覺沒什么變化

xxl123

行者常至！為者常成！

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 279 個
工控威望: 7701 點
下載積分: 8142 分
在線時間: 582(小時)
注冊時間: 2014-08-08
最后登錄: 2025-04-12
查看xxl123的主題 / 回貼

2樓發表于: 2017-07-08 10:17

只看該作者 | 小中大

你這種齒輪傳動幾十絲不大了。

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1935 個
工控威望: 2197 點
下載積分: 2923 分
在線時間: 2333(小時)
注冊時間: 2009-08-21
最后登錄: 2025-05-24
查看eledesigner的主題 / 回貼

3樓發表于: 2017-07-08 10:20

只看該作者 | 小中大

這種齒輪，呵呵。

河南張先生

努力做事，誠信做人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 686 個
工控威望: 974 點
下載積分: 3230 分
在線時間: 887(小時)
注冊時間: 2009-04-25
最后登錄: 2025-05-16
查看河南張先生的主題 / 回貼

4樓發表于: 2017-07-08 10:28

只看該作者 | 小中大

精度達不到，這個是做風幕機風扇風頁用的裁斷，壓痕設備，原來是在沖床上做，效率太低，有什么辦法能提高精度嗎

咗臉ヅ微笑ぺ

非吾所愿，奈何已離去……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的主題 / 回貼

5樓發表于: 2017-07-08 11:48

只看該作者 | 小中大

這么大的齒輪，齒輪咬合是有誤差的

ヅ微笑面對每一天，即使生活并不美好ヅ

江流天地外

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 224 個
工控威望: 642 點
下載積分: 254 分
在線時間: 239(小時)
注冊時間: 2017-02-21
最后登錄: 2025-05-25
查看江流天地外的主題 / 回貼

6樓發表于: 2017-07-08 21:30

只看該作者 | 小中大

齒輪磨損了，誤差還會增大。

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1229 個
工控威望: 3500 點
下載積分: 4411 分
在線時間: 1984(小時)
注冊時間: 2008-02-17
最后登錄: 2025-05-15
查看kyy80的主題 / 回貼

7樓發表于: 2017-07-08 22:15

只看該作者 | 小中大

機械問題。。。

周家大少

辛辛苦苦也不過是為了養家糊口！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2033 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-05-07
查看周家大少的主題 / 回貼

8樓發表于: 2017-07-09 09:40

只看該作者 | 小中大

機械硬件問題，達不到機械精度，這種嚙合方式只能說：呵呵😊，自己領會意思吧

QQ：611369538
微信：ZMF2KXL

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3456 個
工控威望: 20995 點
下載積分: 33384 分
在線時間: 1800(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-25
查看tkggtdkjpl的主題 / 回貼

9樓發表于: 2017-07-09 10:58

只看該作者 | 小中大

搞電氣的不懂機械不好混。
像齒輪本來有間隙，并且齒的同長設計的都是整數，不可能是你說的有小數

自動化單機，生產線，項目編程調試！

彭萬生

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1888 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的主題 / 回貼

10樓發表于: 2017-07-09 11:07

只看該作者 | 小中大

搞電氣的不懂機械不好混

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2860 個
工控威望: 3632 點
下載積分: 3548 分
在線時間: 3823(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-25
查看tingfenghu的主題 / 回貼

11樓發表于: 2017-07-09 11:51

只看該作者 | 小中大

這種齒輪做出來這種效果不錯了，間隙過大。
