工控人家園 綜合討論 請教個電路接線問題

sarazyn

級別: 略有小成

精華主題: 0
發帖數量: 145 個
工控威望: 397 點
下載積分: 5319 分
在線時間: 50(小時)
注冊時間: 2019-04-03
最后登錄: 2023-03-11
查看sarazyn的主題 / 回貼

樓主發表于: 2019-04-08 15:47

只看樓主 | 小中大

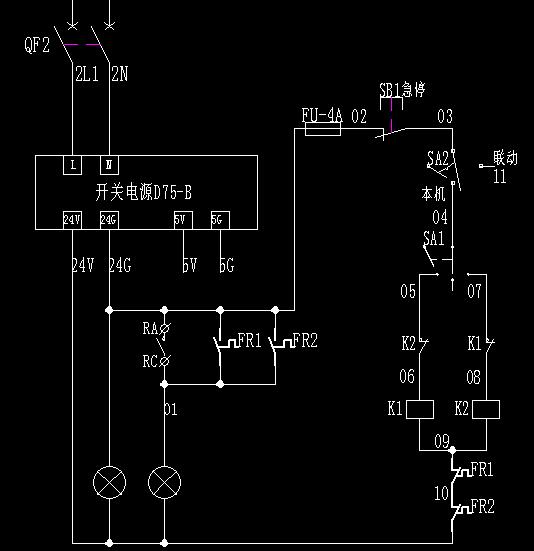

圖片：

變頻器拖動雙電機，每個電機有熱繼保護，熱繼常閉點串聯接入控制回路，常開點與變頻器故障輸出并聯后控制故障指示燈。變頻器一啟動故障燈就微亮，停止輸出則燈滅；按熱繼實驗按鈕，變頻器停止、燈滅（常開點沒有閉合，不然應該是高亮才對），請問這是什么情況，該怎么解決

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3452 個
工控威望: 20991 點
下載積分: 32583 分
在線時間: 1796(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-02
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2019-04-08 16:25

只看該作者 | 小中大

RA RC變頻器故障輸出觸點，用繼電器過渡一下

自動化單機，生產線，項目編程調試！

sarazyn

級別: 略有小成

精華主題: 0
發帖數量: 145 個
工控威望: 397 點
下載積分: 5319 分
在線時間: 50(小時)
注冊時間: 2019-04-03
最后登錄: 2023-03-11
查看sarazyn的主題 / 回貼

2樓發表于: 2019-04-08 17:27

只看該作者 | 小中大

謝謝，正常了。

引用
引用第1樓tkggtdkjpl于2019-04-08 16:25發表的 :
RA RC變頻器故障輸出觸點，用繼電器過渡一下

sarazyn

級別: 略有小成

精華主題: 0
發帖數量: 145 個
工控威望: 397 點
下載積分: 5319 分
在線時間: 50(小時)
注冊時間: 2019-04-03
最后登錄: 2023-03-11
查看sarazyn的主題 / 回貼

3樓發表于: 2019-04-08 17:28

只看該作者 | 小中大

有人說用電容也行，有哪位知道該怎么選型和接線嗎？
