樓主發表于: 2018-04-26 17:00

只看樓主 | 小中大

附件為PLC 程序

我現在有一臺80EHplc 和一臺DOP-A10THTD1 現在是用觸摸屏COM2端口接485與PLC 通訊。觸摸屏9針接的1和2 PLC接的是A和B 接線方法如圖

然后觸摸屏設置如下圖

PLC如下圖

PLC485通訊D1120為K137 D1121為K1
現在的問題為我點觸摸屏 PLC點沒反應。點動都沒用。指導一下是軟件問題還是PLC硬件問題？

[ 此帖被dyysam513在2018-04-26 17:20重新編輯 ]

附件：

偉通蕪湖1.zip (18 K) 下載次數:39
網站提示: 請不要用迅雷下載附件，容易出錯

peilei1031

蘇州昆山的電氣自動化從業者...

級別: 論壇先鋒

精華主題: 0
發帖數量: 382 個
工控威望: 1784 點
下載積分: 972 分
在線時間: 46(小時)
注冊時間: 2013-09-24
最后登錄: 2025-05-05
查看peilei1031的主題 / 回貼

1樓發表于: 2018-04-26 20:38

只看該作者 | 小中大

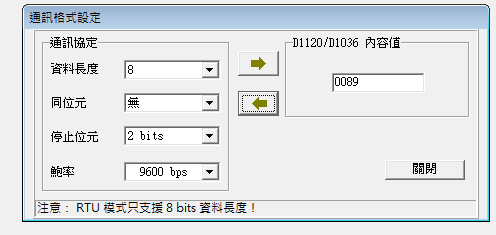

圖片：

人機側格式設定錯誤

wangnaizhi

級別: 論壇先鋒

精華主題: 0
發帖數量: 1291 個
工控威望: 1867 點
下載積分: 1905 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-05-06
查看wangnaizhi的主題 / 回貼

2樓發表于: 2018-04-27 10:34

只看該作者 | 小中大

9600 7 E 1 好像D1120設置的為H86 至于PLC站號就得看你的觸摸屏組態時候設置的通訊的PLC站號一般默認的好像是0不是1 寫按鈕的時候你就能看出來了你對應的PLC站號設置的對不對了對了還要補充一下 RS-485-2 正就是和正連負就是和負連別倒過來接
