liu1980
級別: 家園常客
精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1023 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-03-19
查看liu1980的 主題 / 回貼
樓主  發表于: 2014-04-07 14:11
圖片:
圖片:
圖片:
圖片:
故障現象:RUN運行燈亮,測試8路模擬量輸出都沒有電壓。

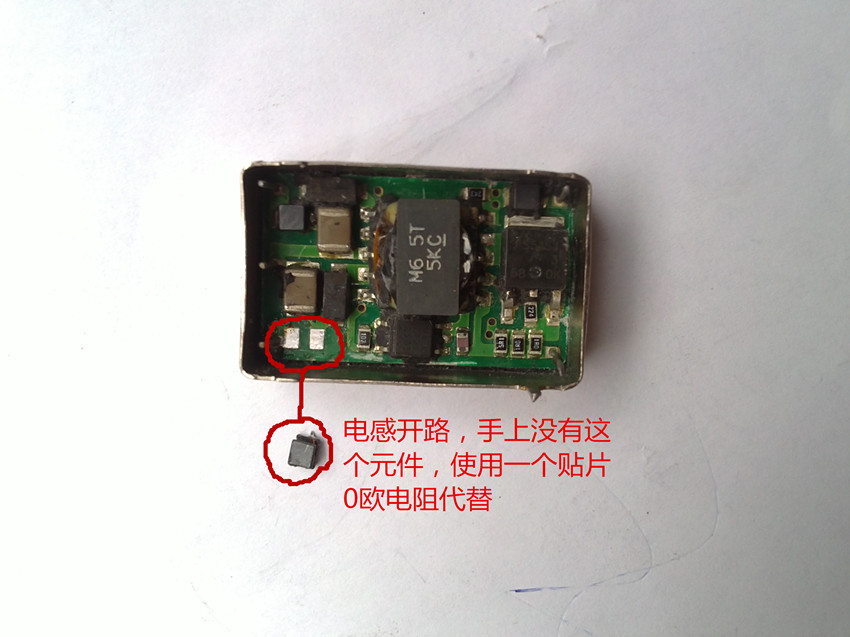

這個模塊要外置DC24V供電(三菱、歐姆龍PLC模擬量輸出模塊,電壓型輸出的都要外置供電),DC24V經過DC/DC轉換后,輸出+15V、-15V,測量以上 2組電壓都沒有輸出,再測量2組電壓的正向電阻1.5K以上正常,排除是負載影響燒壞電源,拆下開關電源模塊,型號是MT5-2415W,因?yàn)檫@個模塊不容易購買,故只好拆開維修,內部使用軟硅膠密封,先清除硅膠,接著檢查電路,發現-15V輸出的濾波電感開路,因?yàn)槭稚蠜]有這個電感,使用0歐電阻代替,再認真檢查,發現損壞3個貼片電阻,分別是:采樣電阻2個(243、222)、啟動電阻1個(684),更換以上4個元件,通電,開關電源輸出+15V、-15V電壓,正常,使用軟密封膠密封后,將開關電源模塊焊回電路板,通電,測量模塊輸出電壓正常,故障排除。
本帖最近評分記錄:
  • 下載積分:+20(guochunyi) 好貼好貼!
  • 下載積分:+20(zyfzxh) 好貼好貼!
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1561 個
    工控威望: 1625 點
    下載積分: 116611 分
    在線時間: 632(小時)
    注冊時間: 2008-09-06
    最后登錄: 2025-05-28
    查看luo76的 主題 / 回貼
    1樓  發表于: 2014-04-08 10:09
    樓主是高人啊,請多發這類貼,讓菜鳥們受益受益
    gdj-gdj
    每天進步一點點!
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 398 個
    工控威望: 7067 點
    下載積分: 135033 分
    在線時間: 1541(小時)
    注冊時間: 2013-10-12
    最后登錄: 2025-05-29
    查看gdj-gdj的 主題 / 回貼
    2樓  發表于: 2014-04-08 10:53
    樓主果然是高手啊!
