樓主  發表于: 2014-01-12 18:16



看圖好像是個高速計數器,INA和INB是什么意思,那2個點導通才開始計數呢,這幾個端子都是什么意思呢?我試著短接了好幾個端子,面板的計數值一直是0,怎么回事呢?官網上手冊也查不到了,這是老型號。請大家指教一下,謝謝
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
1樓  發表于: 2014-01-12 18:45

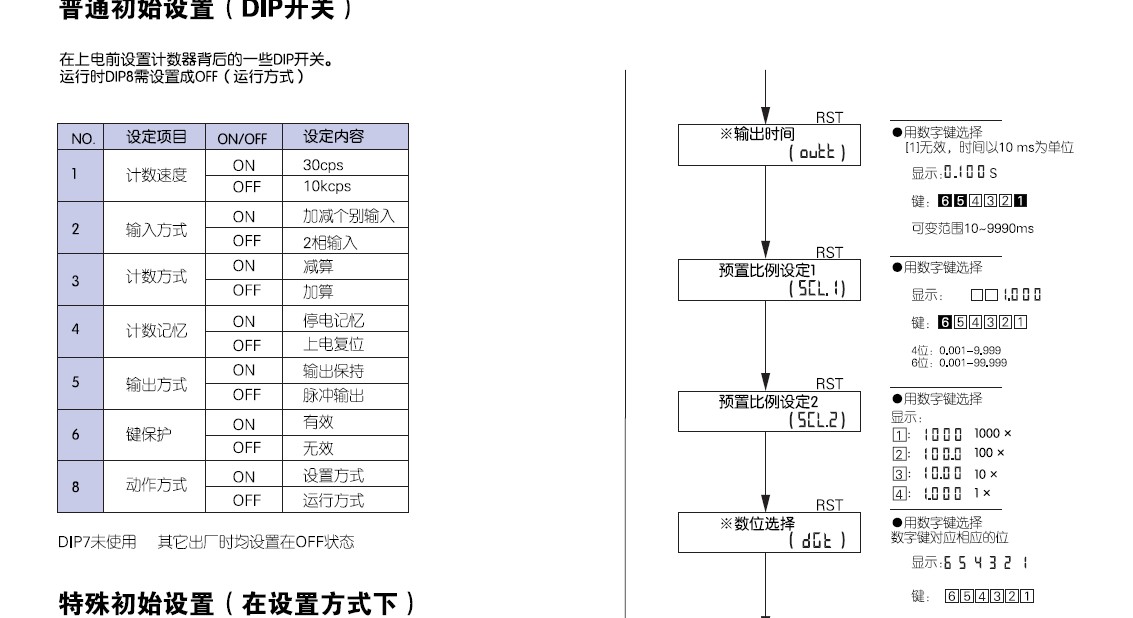

從圖上的接線圖來看,拔碼開關8要置于off位,才處于工作狀態,當置于on位時,是設置狀態,INT INB 輸入A 輸入B的意思
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-25
查看lzhpsky的 主題 / 回貼
2樓  發表于: 2014-01-12 19:31
那2個點導通時,才開始計數,我短接0V和INA時,面板計數還是0,沒有變化,怎么回事
zrsheng
級別: 略有小成
精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的 主題 / 回貼
3樓  發表于: 2014-01-12 19:48
估計是計數值沒設置,剛剛在光洋官網下載了2013的計數器綜合樣本,發現里面有這個計數器的說明書,樓主去下載吧
[ 此帖被zrsheng在2014-01-12 20:01重新編輯 ]
liu20110
級別: 略有小成
精華主題: 0
發帖數量: 194 個
工控威望: 322 點
下載積分: 845 分
在線時間: 234(小時)
注冊時間: 2010-12-07
最后登錄: 2017-04-23
查看liu20110的 主題 / 回貼
4樓  發表于: 2014-01-12 20:40
11腳電源正,12腳電源-,8 9常閉,9 10常開。3腳是a輸入,4腳是b輸入。1 4 5外接接近開關,1 3 5是一樣的,任選一種。可能是一種順計數,另外一種是逆計數。
卓越9586
級別: 家園常客
精華主題: 0
發帖數量: 142 個
工控威望: 715 點
下載積分: 1696 分
在線時間: 50(小時)
注冊時間: 2013-09-02
最后登錄: 2017-11-07
查看卓越9586的 主題 / 回貼
5樓  發表于: 2014-01-12 21:54
3樓說的對,先找說明明書,自己搞懂記得牢。
lzhpsky
工控小菜鳥
級別: 論壇先鋒
精華主題: 0
發帖數量: 1047 個
工控威望: 1155 點
下載積分: 2806 分
在線時間: 767(小時)
注冊時間: 2009-08-02
最后登錄: 2025-05-25
查看lzhpsky的 主題 / 回貼
6樓  發表于: 2014-01-12 22:17



謝謝大家,計數器的設定,在選型手冊里有,搞定了,謝謝
xyc
每天學一點
級別: 工控俠客
精華主題: 0
發帖數量: 709 個
工控威望: 3891 點
下載積分: 834 分
在線時間: 410(小時)
注冊時間: 2007-11-19
最后登錄: 2016-05-18
查看xyc的 主題 / 回貼
7樓  發表于: 2014-01-13 13:23
KCV系列--
● 豐富的計數功能
可把輸入脈沖變換成任意值顯示。
2相加/減分別輸入:計數范圍可正,可負 加算/減算 可選擇計數器的表示方式為加算方式或減算方式
● 警報輸出功能
利用警報輸出功能,可進行2段輸出設定。
● 10kcps高速反應速度
輸入最高頻率可達10kcps,可分別選擇30、200、1k、10kcps的頻率
● 面板保護等級IP65
● CE、UL認證


型號    尺寸(mm)    數字顯示    種類    位數    電源    檢知器電源
KCV-4S    48×48    紅色/緑色 LED顯示
加減算

單組預設

(預定輸出)

4    AC85~264V    DC24V 60mA
KCV-4S-C    DC10~26.4V    -
KCV-6S    6    AC85~264V    DC24V 60mA
KCV-6S-C    DC10~26.4V    -
KCV-4T
加減算

總量計數器

4    AC85~264V    DC24V 60mA
KCV-4T-C    DC10~26.4V    -
KCV-6T    6    AC85~264V    DC24V 60mA
KCV-6T-C    DC10~26.4V    -

接線應該按四樓說的沒錯
[ 此帖被xyc在2014-01-13 13:28重新編輯 ]
